FTTR创新施工应用
某200㎡三层别墅FTTR改造实例
- 改造前网络情况
宽带套餐为1000Mbps，客厅网线为五类线且只用了4芯成端，靠近无线路由器Wi-Fi测速约70Mbps。二楼和三楼离AP较远，Wi-Fi速率约20Mbps。

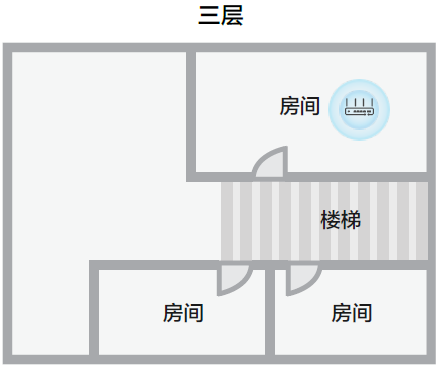

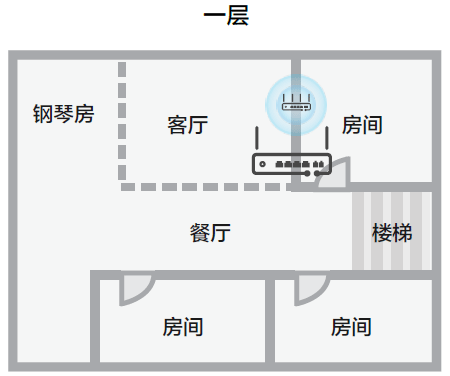

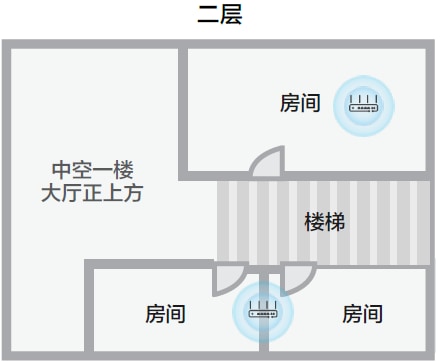

- 组网设计
| 项目 | 数量 | 放置位置 |
|---|---|---|
| 主光猫 | 1 | 客厅 |
| 从光猫 | 4 | 客厅和3个房间 |
| 光缆 | 5 | 家庭配线箱到客厅电视墙和3个房间，共5根 |
| 光缆面板 | 4 | 电视墙1个，3个房间3个 |
| 跳纤 | 4 | 光缆面板到从光猫 |
- 改造后效果

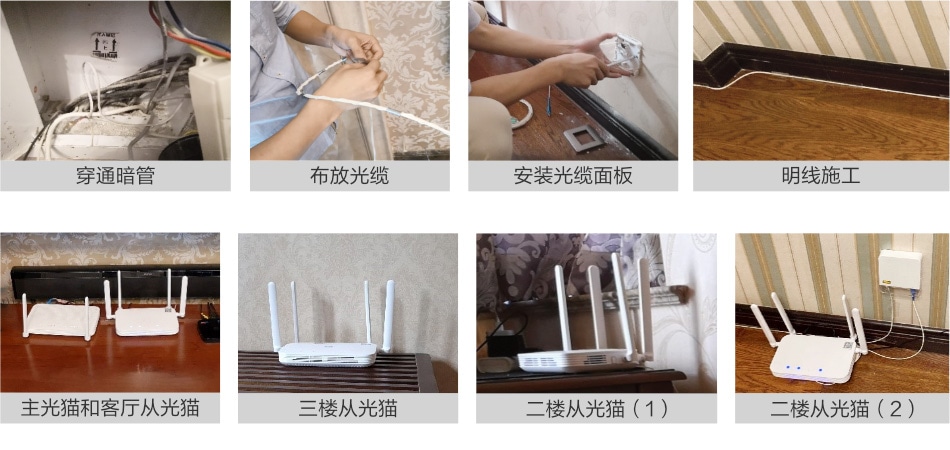

本实例通过暗管施工，在客厅、二楼房间、三楼房间共铺设4条光缆。由于家庭信息箱较小，内部空间有限，将主光猫放在客厅电视桌上，IPTV电视采用了主光猫上的IPTV网口。二楼另一个房间的弱电管内有强电线缆，选择明线施工。

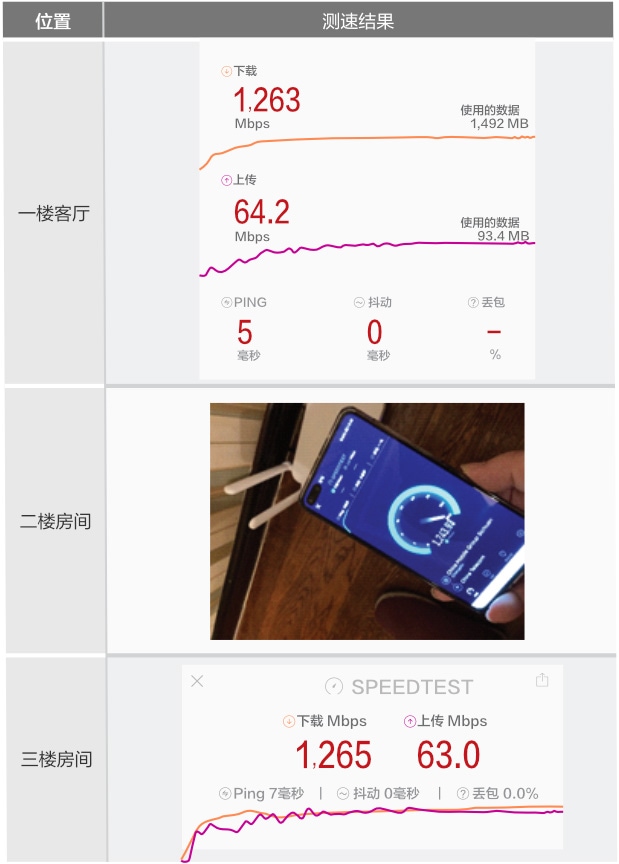

- 改造后，在别墅多点位Wi-Fi测速超过千兆
